Valg av turbin / vattenhjul

Valg av turbin / vattenhjul

Inläggav Geir1971 14 maj 2011 10:10

Hvilken løsning skal jeg velge i dette fallet:
Fløde: 500l/s
Fall: 2m-2,5m


Hilsen Geir
Geir1971

Inlägg: 9
Blev medlem: 27 feb 2011 22:07

Re: Valg av turbin / vattenhjul

Inläggav krooken 14 maj 2011 19:08

Intressant "problem" såna problem vill jag också ha
för att kunna ge råd tror jag det behövs mer uppgifter t.ex.
finns där en damm, får du gräva och bygga damm, rinner det alltid 500l/s, vad skall du göra med effekten, koppla in mot ett elnät och sälja eller generera egen el för husbehov eller att bara generera värme, kanske driva ett mindre sågverk, pumpa vatten ??? om där inte finns damm på hur lång sträcka finns fallhöjden??
Effekten är ca 10 kW vid 500l/s vill du ta ut allt till sista droppen eller nöjer du dig med mindre kanske den effekt som minsta flödet på året ger??
bor du där och kan övervaka anläggningen, ska den vara i drift hela året mm??

hilsen Krooken
krooken

Inlägg: 18
Blev medlem: 11 okt 2008 11:52

Re: Valg av turbin / vattenhjul

Inläggav PowerMizer 14 maj 2011 21:16

Om du hittar en kaplan eller semi-kaplan så tror jag det vore bäst.

Ett vattenhjul kan ju vara kul, men sånt ska du nog prata med Göran om. :wink:
/PowerMizer
P!
Användarvisningsbild
PowerMizer

Inlägg: 3800
Blev medlem: 28 mar 2007 15:04

Re: Valg av turbin / vattenhjul

Inläggav Geir1971 14 maj 2011 22:11

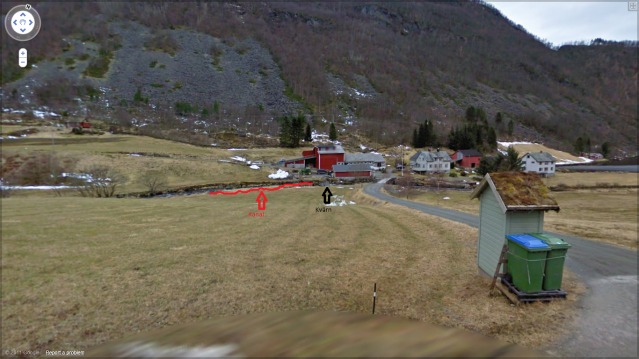

Saure 3.jpg
Man kan se åen rinna forbi gården
Saure 3.jpg (71.42 KB) Visad 5409 gånger

Jeg skal ta meg tid til å forklare litt.
Jeg har kollat lite mer nogrant, och det er ca 400l/s
Åen som vi vil hente kraft fra, befinner seg litt sør for Ålesund i Norge. Det rinner ca. 5m3/s i gjenomsnitt i hela åen. I åen er det lax, så vi får ikke lov til å lage noen damm der.
Det finnes en gammal kvärn der, och til den går det en nestan horisontell kanal (b=ca 90cm, dybde ca= 40cm) som er ca 50m lang. Framme vid kvärnen er det 2-2,5m fall.
Tror vi må ha 3-5m rør. For at øke fallhøyden til 3m, må vi ha 20m rør

Vi tenker oss at bara generera värme och varmt vatten. Dette er på en gård som syslar med mjölk-produksjon. For at tvätta utstyret der krävs mycket varmt vatten.
Vi hoppats at kunne ha anläggningen i drift hele året, men nogra år fryser åen igjen.
Geir1971

Inlägg: 9
Blev medlem: 27 feb 2011 22:07

Re: Valg av turbin / vattenhjul

Inläggav Geir1971 14 maj 2011 22:13

PowerMizer skrev:Om du hittar en kaplan eller semi-kaplan så tror jag det vore bäst.

Ett vattenhjul kan ju vara kul, men sånt ska du nog prata med Göran om. :wink:


Hvor kan jeg kjøpe noe slikt ?
Geir1971

Inlägg: 9
Blev medlem: 27 feb 2011 22:07

Re: Valg av turbin / vattenhjul

Inläggav RÖD@nörd 14 maj 2011 23:12

Vad är det för bilder man kan förstora upp så? Jag menar platsen där ån och kvarnen finns. På ren landsbygd dessutom. Det kan inte vara satellitbilder utan bilderna måste vara tagna från en bil. Finns det några sådana bilder för Sverige?

Vad heter sajten bilden kommer ifrån? Skulle vara kul och testa hur det funkar. :)

Det var ett snyggt kaplanlöphjul förresten. Den bilden har jag aldrig tidigare sett. Ser ut att vara ett litet behändigt löphjul också.
Användarvisningsbild
RÖD@nörd

Inlägg: 1705
Blev medlem: 06 mar 2009 19:37

Re: Valg av turbin / vattenhjul

Inläggav PowerMizer 14 maj 2011 23:21

Geir1971 skrev:Hvor kan jeg kjøpe noe slikt ?
Klicka på bilderna, dom är länkade till hemsidan/källan. :D

Sen finns det mer:
http://www.hydro-turbines.com/
http://www.varspeedhydro.com/index.html
http://www.aurorapower.net/products/list/1/categoryid/4/level/a.aspx <-- Kan vara samma som den övre bilden.

Sök på nätet. Jag sökte på: buy micro kaplan
/PowerMizer
P!
Användarvisningsbild
PowerMizer

Inlägg: 3800
Blev medlem: 28 mar 2007 15:04

Re: Valg av turbin / vattenhjul

Inläggav Geir1971 15 maj 2011 08:46

Her finner du slike bilder:
http://maps.google.se/
1. Forstørra kartet slik at den veien/gatan du vil se er synlig.
2. Dra den gule mannen på venster sida, ned til det aktuella omrrådet.
Hvis veien/gatan blir Blå, har Googels bil kjørt der, och det finnas bilder.
3. Noen ganger må man klikke på den gule mannen etter at man har sluppit den.

Håppats forklaringen var god nok :-)


Geir
Geir1971

Inlägg: 9
Blev medlem: 27 feb 2011 22:07
