Stator av mönsterkort

Innan statorn kan börja säljas återstår tester och vissa justeringar, men det bör inte dröja alltför länge innan den finns i 24-voltsbutiken, enbart som lös stator, men även som komplett generator avsedd för snabblöpare med turbindiametern 2 meter. Laddspänning uppnås vid 3 m/s.

Stator

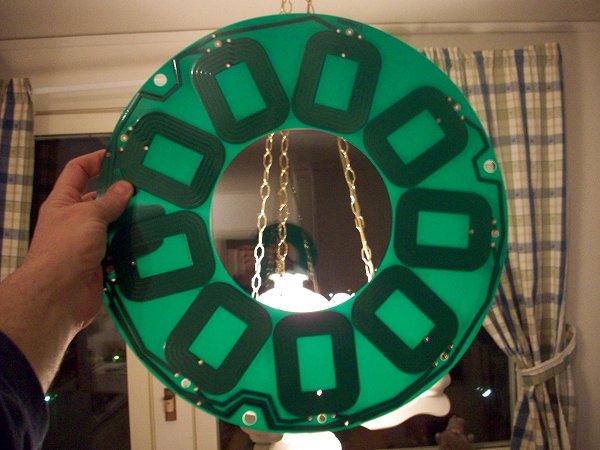

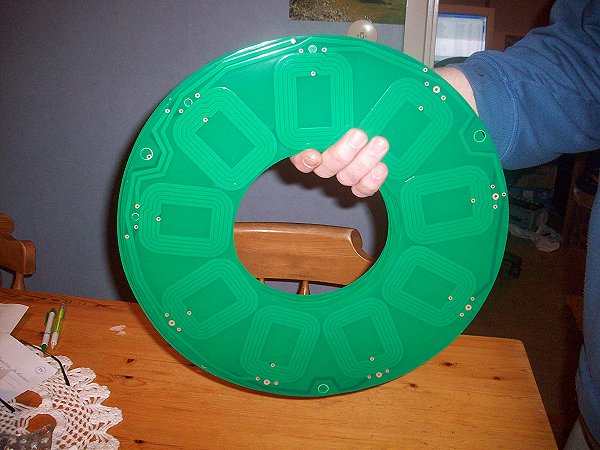

Korten är dubbelsidiga, vilket gör att spolarnas både in och utgångar sitter i den yttre kanten av statorn. De är gjorda för 12-poliga generatorer med trefas växelström och magneter med måtten 46 x 30 x 10 mm. Stator

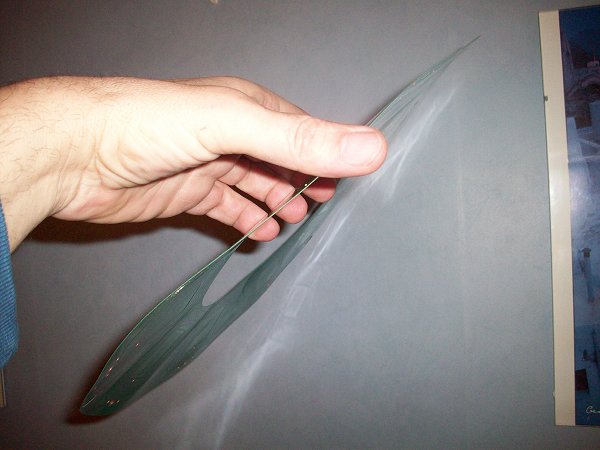

Sedda från sidan är korten tunna som rakblad och det mesta av vikten, 140 gram, är koppar. Stator

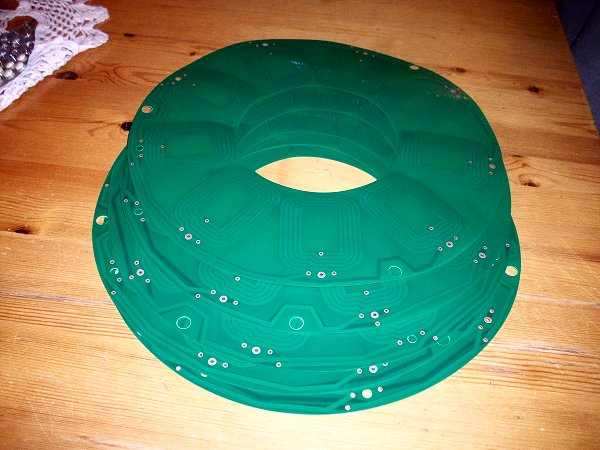

Genom att trava flera kort på varandra får man rätt spänning och ström. Eftersom luftgapet kan sänkas till under 10 mm kan en större magnetisk flödestäthet uppnås och mängden koppar kan därför minskas. Stator

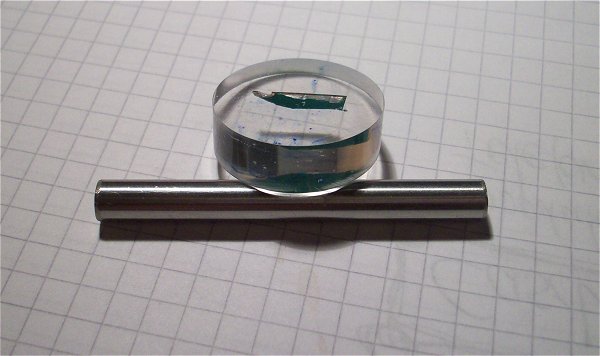

Här har ett fragment av ett kort gjutits in i en 8 mm tjock skiva av epoxy. Gjuter man epoxy på rätt sätt blir det klart som kristall och mycket hållbart. Stator

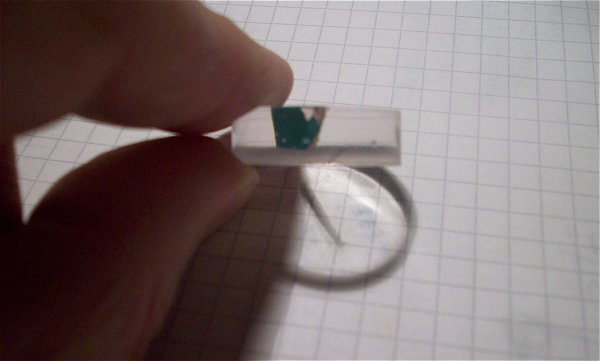

Samma bit sedd från sidan. Stator

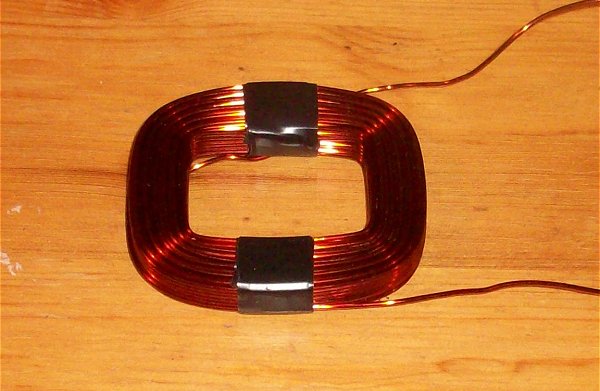

När det gäller att linda spolar på traditionellt sätt har jag börjat väga dem och så sätt räkna ut generatorns resistans. Det är inte helt lätt att linda alla spolarna lika täta, men med en digitalvåg kan man kontrollera mängden koppar och exakt räkna fram statorns resistans. Spole

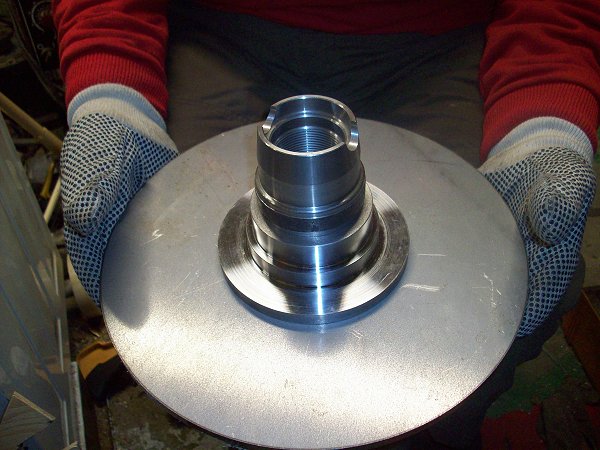

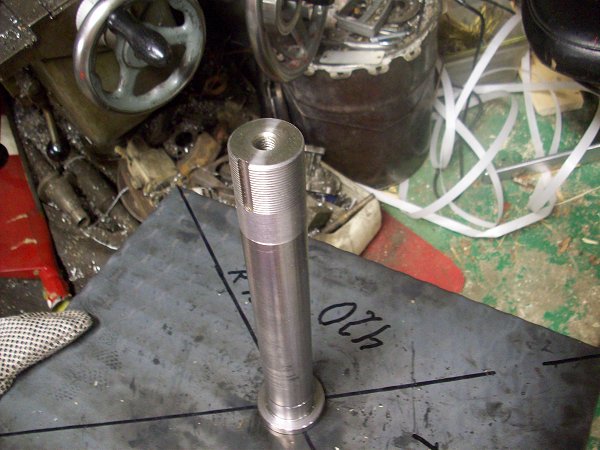

En universalgenerator är också under konstruktion och den ska kunna användas för alla typer av vindkraftverk, vattenturbiner, vattenhjul och motorer. Bilderna visar delar av den första prototypen. PMA

PMG
