Lager

[Göran]

Om man vill göra ett eget nav, eller en axeltapp till ett vindkraftverk och lagret har en innerdiameter på 30 mm och en ytterdiameter på 62 mm, vilken diameter ska då axeln ha som lagret sitter på och hur stort ska hålet vara som man pressar in lagret i?

Vilken typ av lager ger minst friktion och skulle ett vanligt kullager hålla, eller bör det vara ett konsikt rullager som det här?

http://www.kullager.se/sv/article/891/koniskt_rullager_30206

[PowerMizer]

Toleranser:
Om axeln är 30 så bör lagerhålet vara (mellanpassning) +7 till -18 hundradelar. Då krävs viss kraft för monteringen.

När lagrets ytterdiameter är 50-80 mm bör hålet för lagret vara +9 till -21 hundradelar

Jag är ingen fena på detta, men jag tror det är så. Annars är det väl bara att svarva för stor dia och sen ta ner det tills det blir bra. Det finns ju lager med inbyggd stoppskruv och en hel del andra roliga lager också.

Koniska rullager är bra att välja då du får bra bärighet och kan justera glappet.

Billiga lager o stort urval: Swedex kullager i Edsele (0623-20315)

Länkar:
SBA http://www.sbaab.se/pdf/fag_lagerdata.pdf (se sidan 51)

Hur man beräknar hållfasthet o dyl på en hjulspindel
http://www.md.kth.se/body/edu/mme/4F156 ... el2004.pdf

[mixter]

hmm Det finns många lösningar på ditt problem detta är ett av dom bättre http://www.sverull.se/Sverull/Produkter ... TLAGER.htm
men absolut inte det billigaste. Jag tror att ett vanligt spårkullager skulle hålla utmärkt typ denna http://www.kullager.se/sv/category/14/y_lager
med ett lagerhus http://www.kullager.se/sv/category/6/lagerhus
det är ett vanligt lager med två stoppskruvar som man låser mot axeln detta finns även med klämhylsa som man låser mot axeln med en konisk innerhylsa. egentligen fungerar ett koniskt lager med, fast friktionen är lite större men dom tål stora belastningar Jag har ett http://www.kullager.se/sv/article/345/f ... s_fy_35_tf

och det fungerar utmärkt fördelen är att med ett Y lagerhus blir det självjusterande om man inte har ett plant underlag, lagerna är vridbara i huset så två lagerenheter fodras

[Göran]

Tack för informationen! Jag tror det får bli ett spårkullager.

[Göran]

Sådana där vridbara lager har jag på vattenhjulet.

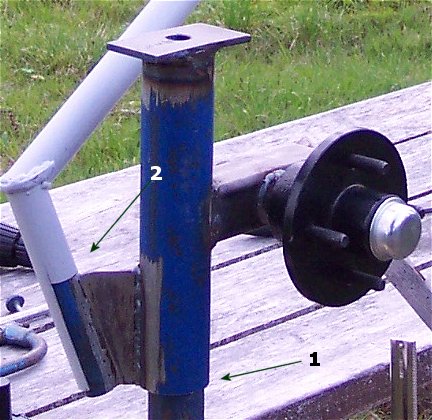

Två andra lager som jag också vill byta ut på nästa vindkraftverk är de två på bilden. Här finns inga lager nu, det är bara rör som glider i varandra och även om den konstruktionen fungerar som lager, vill jag ha riktiga lager.

1:an har ett glapp på ca: 5 mm (lite väl mycket) och spelet blir så stort med blåa rör i varandra (1½ tum i 2 tums rör).
2:an passar som handsken, 1 tum i 1 1/4 tums rör, men färgen skavs bort och det blir fult direkt.

Frågan är om jag kan använda samma typ av lager (spårkullager) på dessa två ställen? Vikten på lagret i masttoppen (1) kommer att bli ca: 25-30 kg. Bommen med fenan väger ca: 3-5 kg (2).

[Göran]

Eller vänta... Här borde väl koniska rullager vara perfekta, eller...?

[mixter]

Ja här passar dom bra och det fungerar med spårkullager med. Jag har ca 45kg på mitt om man inte räknar med tyngden från vattnet som trycker på

[PowerMizer]

Tror du inte det räcker med ett koniskt rullager i masttoppen och möjligen en teflonring som styrning nedtill? Alternativt lägger man en tjock teflonbricka uppe på masttoppen som ett litet "bärlager"... Förlänger man ytterröret så blir belastningen väldigt låg nedtill. Nackdelen med lager är precisionen; det går tungt om det är dåligt smörjt, eller kommit in is eller rost. En glappare konstruktion tål mera snösörja, rost och elände innan det slår tvärstopp...

På fenan borde det väl duga som det är!?

[mixter]

jag håller mad PM

[Göran]

I och för sig duger det, men jag behövde bara vrida fenan en gång så var färgen borta.
Med röda rör i masttoppen blir spelet mindre eftersom de röda rören har större godstjocklek än de blå. Det blir kanske för dåligt med utrymme också eftersom kablarna ska gå genom masten.
