July 12 2007

[PowerMizer]

Hej Göran!

Hörde dej grymta om shunten till A-metern... Vad behöver du? Vet att jag har ett mindre gäng 300 A shuntar. Sen har jag strömtrafo's av olika modeller. Ge mej en önskelista!

Snyggt bygge, är "importerad"!!

[Tompaiuppsala]

Jag har läst att för bästa utformning av blad (lift?) ska max tjocklek på bladet vara 1/3 mätt från framkant. Tjockleken där ska vara 1/8 av bladets bredd.

Om det är så att dina blad är för tunna kanske du ska göra dem smalare

De PVC-rör jag sågar i ger blad är som 4,7 mm tjocka. Har bestämt mig för att göra dem 8 * 4,7 mm. dvs. ca 38 mm breda och sedan försöka raspa och slipa rätt form.

[Göran]

PM, jag kom just på att likriktarbryggorna bara klarar 35 A, så världsrekordet får vänta ett tag.

Tompa, har du tillgång till information som jag inte känner till? Nu måste jag jämföra de där siffrorna med mina. 1/3 från framkant känner jag till, men en 1/8 var nytt för mig. Det låter i och för sig väldigt logiskt. ...måste kolla....

[Tompaiuppsala]

Tyvärr läser man lite här och lite där utan att notera vart. Jag kan inte ge någon källhänvisning här, men jag gissar det är otherpower.com. Var annars?

Hur går det spolarna? Ge oss bilder!

[Göran]

Jag har inte kommit igång med spolarna för jag håller fortfarande på och nöter med det här.

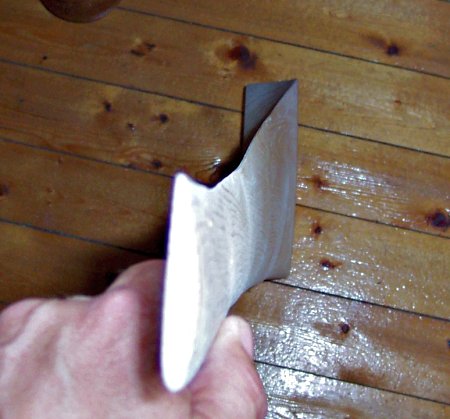

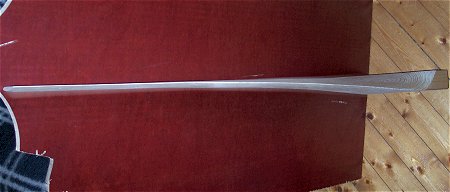

Jag är fortfarande inte nöjd. Det är inte rakt och krokigt på rätt sätt än, så det kommer att bli tandpetare innan jag är klar. Nu har jag varit och köpt kemiskt trä (eller vad det heter) så att jag kan spackla och slipa lite till.

Det är ju nästan hopplöst svårt att göra ett blad, sedan ska man göra två till, exakt likadana. Det lutar mer och mer åt glasfiber nu.

[Tompaiuppsala]

Jag har ägnat mest tid ochh tanke åt just rotorbladen. Det är nog det svåraste. Räkna med att du får göra flera försök innan du hittar de bästa. som sagt, gör du en monstergenerator måste du har monstervingar också...

Något som ör otroligt enkelt att göra är såga blad av PVC-rör. Det är lätt att få twist och sen enket att slipa till en bra form. Jag tror det skulle hålla för enmeters blad också.
Det skulle jag vilja testa på ditt verk om det nu bara blir tandpetare eller kaffeved av dina blad, trots allt

[Göran]

Nu har jag mätt och räknat... 1/8 av bredden blir 12,5 %
Hugh Piggott säger 15 % om man använder en enda planka som material till bladen. Limmarn man går de säkert att göra tunnare.

Nej, jag ger inte upp, men de senaste dagarna har regnet vräkt ner så jag håller mig inne.

[Tompaiuppsala]

Ja då är det inte långt ifrån 1/8. Jag ska nu göra nya blad till mitt verk enligt dessa riktvärden, PVC-modell då så klart.
Jag mätte idag ganska konstant 1 Amp och när jag kopplade loss sladden från multimetern skenade rotorn och när jag snabbt kopplade in sladden igen visade den 2 Amp innan den bromsades in.
Frågan är om denna rotor trots allt har för liten diameter.
Hur ska man veta

[Göran]

Den kanske har för liten diameter. De små vindkraftverk som jag kollat på nätet, där verkar rotorn bromsas med ca: 1/3, enligt mina egna beräkningar.

[Göran]

Efter 1,5 vecka har det äntligen slutat regna. Det skvätter i och för sig lite även ikväll, men imorgon är det full fart i verkstan igen.

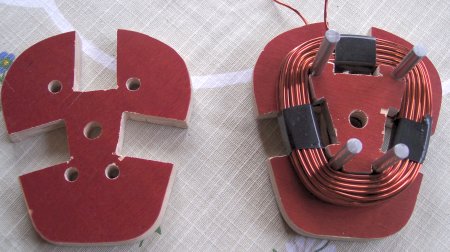

Jag har i alla fall lindat min första spole, men bara för att träna, så den ska inte användas. Jag behöver ett litet verktyg så att jag kan lägga tråden tillrätta och få det hela lite tajtare och snyggare. Den här tråden är 1,32 mm och spolen har 70 lindningsvarv. Även om jag inte kommer att använda just den här spolen, ska jag ändå testa vilken spänningen den ger, så att jag vet hur många varv de riktiga spolarna ska lindas med.




Grövre tråd än 1,32 mm kommer jag inte att använda, då väljer jag hellre att linda parallellt med flera trådar i handen. På måndag köper jag mer lindningstråd för varje spole kommer att bestå av fem olika diametrar av tråd. Vilka spolar som arbetar i ett visst ögonblick ska styras av tio reläer i 25 möjliga kombinationer. Detta gör att generatorn kan spänningsregleras och även bromsas (kortslutas) samtidigt som den producerar el.
Om något eller några relä "svetsar samman", eller brinner upp ska generatorn ändå fungera, likaså om elektroniken som styr dem pajar. Spänningsnivåerna ska gå att justera från marken och om något går sönder ska en "larmlampa" tändas inne i huset. Vid mycket kraftig vind ska turbinen kunna stoppas automatiskt, men den ska också starta själv när det lugnat ner sig. På kontrollpanelen ska jag exakt kunna övervaka och styra funktionen av det hela.

Det ska vara enkelt, men det får heller inte vara för enkelt, för någonstans måste ju ett världsrekord in.

[Göran]

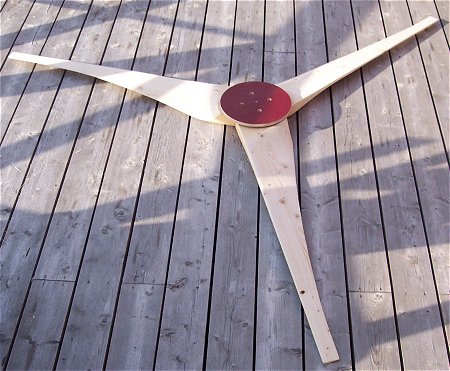

Bladen är inte lätta att få till, men de blir bättre och bättre. Det första blev lite felaktigt nere vid roten, så jag får karva lite till innan jag skruvar ihop dem.

Tyvärr var det för mycket kvistar i virket för att det skulle gå smidigt att snida till dem. Nästa gång ska jag såga till dem med bandsåg först. Då är de inga problem att tillverka och då gör man dem lätt på en dag. Dessa blad får i alla fall funka till det första testet.

[mixter]

Snyggt o proffsigt, jag är imponerad
Du kan ju bli trämaje!. Var det inte svårt att få en så snygg spole?

[Göran]

Tack, mixter! Jag är faktiskt ganska nöjd med bladen och ett försök till så sitter dom där.

Spolen går att göra bättre och bättre ska det bli nu när det blir skarpt läge, men det kan bli svårare när jag ska linda dem med fem olika trådar. Jag ska göra två olika typer av statorlindningar. Den ena som man brukar linda generatorerna och en specialare som förhoppningsvis ska ge dubbel effekt vid 10 m/s...om jag räknat rätt...men det är ju inte alltid man gör.

[mixter]

Nu fattar jag, du skruvar ihop träplattorna o lindar emellan smart en o samma form till alla .
Kommer du att balansera det hela eller var för sig? jag menar generator o rotor

[Göran]

Jag balanserar allt tillsammans. Bladen blev väldigt lätta nu när nästan allt trä är borta, så det är generatorn som kommer att väga.
