Litet vindkraftverk

[VHJ]

För det första vill jag tacka alla på 24 volt för alla tips jag fått här.
Med hjälp från detta forum och ett par forum i Finland har jag byggt en vindgenerator med en litet speciell stator.

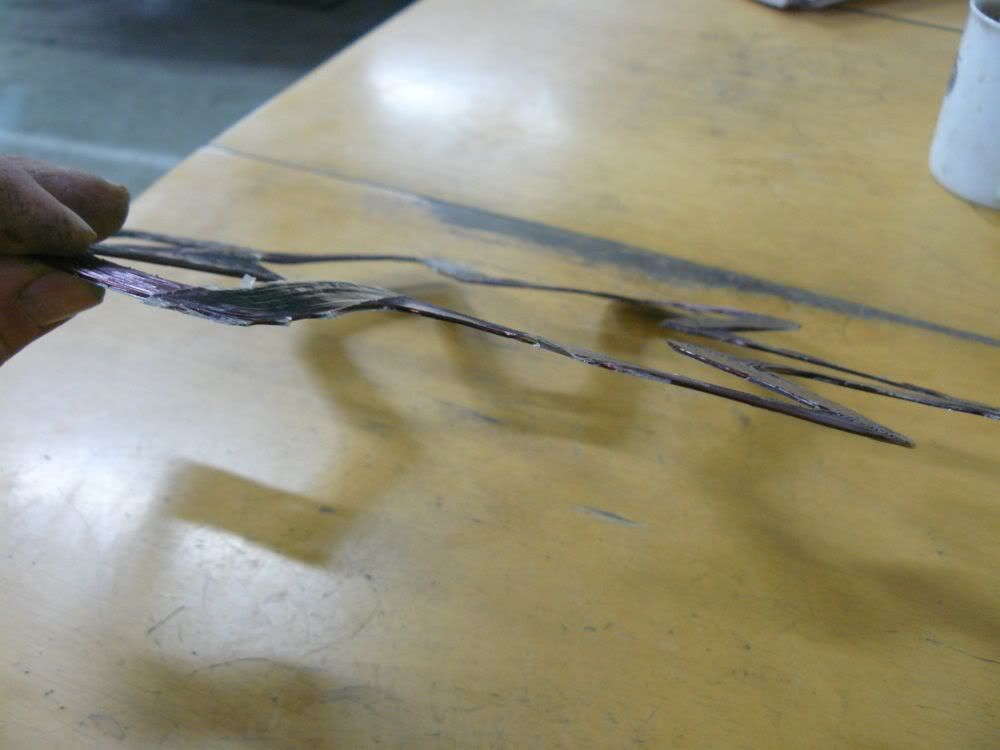

Lindningarna är gjorda med en enda tråd (1mm) och lindade med 15 varv, dessa lindningar är sedan tillverkade 4 st så att det blev en 4 fas generator med ett motstånd på 0,5 ohm i varje fas den är dessutom mycket tunn (endast 6,5mm).
Testade den genom att veva den för hand och då gav den 9,5 volt på 171 rpm 12 volt på 216 rpm.
Magneterna är neodym på 30*20*5mm så med större magneter borde den ge betydligt mera.

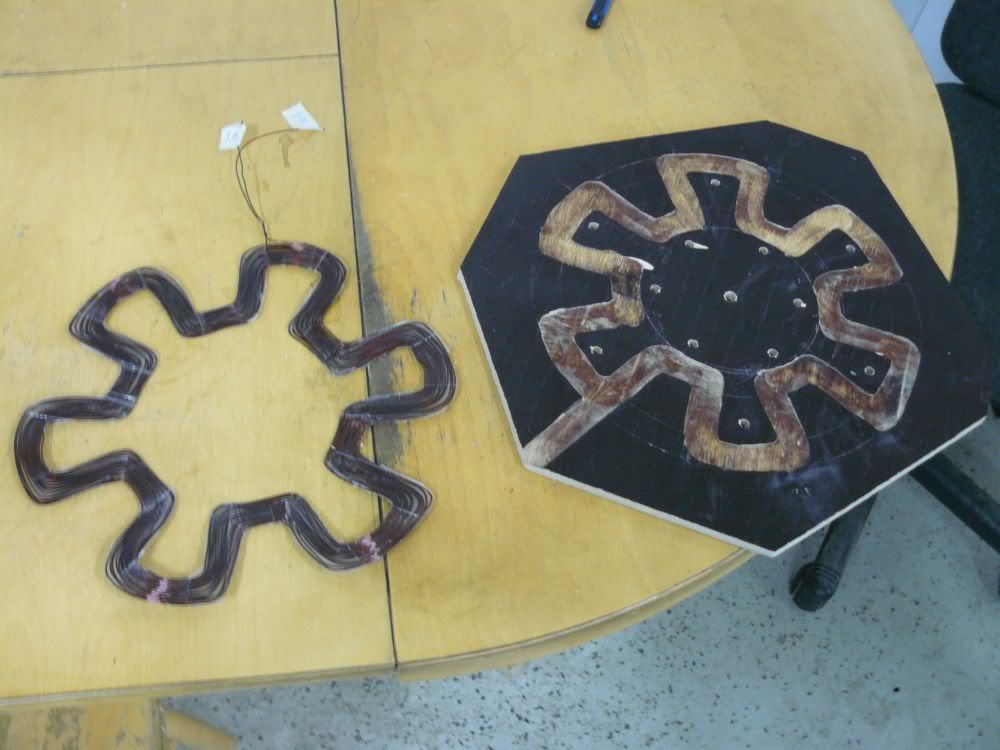

Jag använde en form för att få lindningen exakt efter magneterna.







Så här såg det ut före gjutning med epoxyharts.



Generatorn färdig för testkörning.

[Robban]

Mycket intressant princip! Var det väldigt svårt att få tråden att ligga still i formen?

[Göran]

Mycket intressant! Jag såg på otherpower.com att det är en finne som testat den där modellen på stator och jag blev sugen själv, men det har aldrig blivit av.

[VHJ]

Det var mycket nervpåfrestande att linda denhär versionen av lindning.
Jag funderade flera dagar på hur det skulle vara enklast att få tråden att ligga på plats, men efter mycket huvudbry kom jag till att göra så att jag skruvade fast faner bitar i formen som jag kunde trycka fast tråden under.
Vinsten i en sånhär lindning skulle enligt finnen vara lågt motstånd i lindningen samt litet luftgap mellan magneterna.
Hur mycket man vinner i slutändan må vara osagt men det var roligt att få en sådan stator byggt.

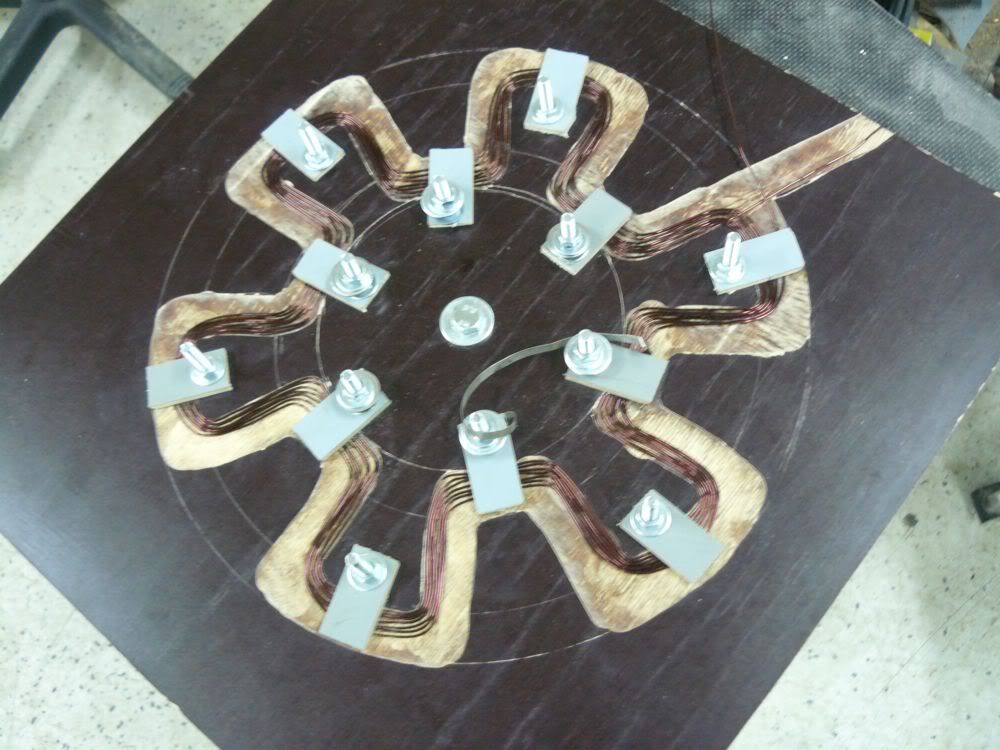

Så här ser det ut när jag tillverkar lindningen.



Man tillverkar nog många fler normala lindningar på den tid det tar att tillverka denhär.

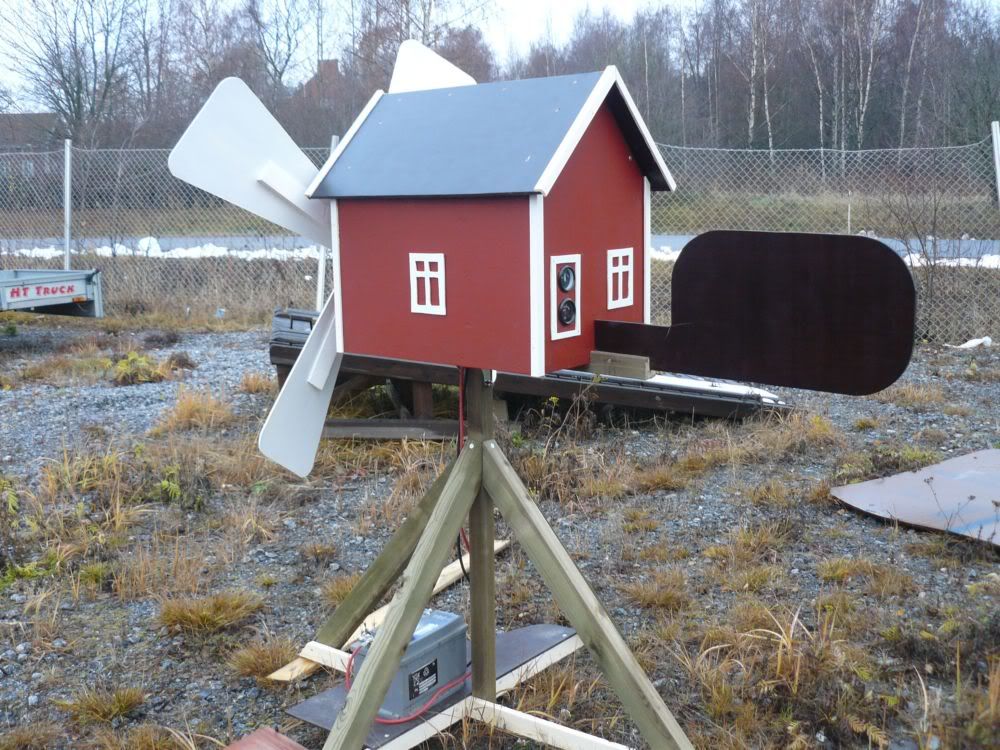

By the way vindkraftverket börjar se ut såhär, det blir till min sommarstuga i skärgården där det inte finns el.
Propellern blir i plaströrstillverkning enligt chema från USA. Svänglagret är lagerhuset från ett "soptunnehjul"



Dethär bli tredje versionen kanske man måste nöja sig såhär tillsvidare.

[Tompaiuppsala]

Kul att se. Är projektet klart eller ska du göra PVC-blad till?
Du har en generator som klarar, och säkert kräver, större vingar för att det ska bli något, vingar som inte skuggas av generatorhuset dessutom.

Så vad blir det konstruktion och storlek?

[VHJ]

Detta projekt är inte klart ännu. Skall fundera på om magneterna får duga eller om jag skall dubbla tjockleken (magneterna är ännu så länge inte fastgjutna). Har funderingar på en 1,4 meters propeller i pvc.
Har en likadan i funktion hemma med vanliga lindningar, den har endast 1,25 meters turbin i pvc och det ser ut att fungera utan att generatorhuset stör alldeles för mycket. Den står för gårdsbelysningen med LED lampor, enda problemet hemma är att gårdsplan är omringad av skog så det skulle kräva en 15m hög mast för att utnyttja den optimalt.

[Tompaiuppsala]

Har du redan färdigställt ett projekt? Ta några bilder på blad generator och konstruktion och visa!

[VHJ]

Har tyvärr ingen bild på turbinen men skall ta några till helgen (det är mörkt när jag kommer från jobbet vardagar).
Såhär ser lindningarna ut (2 Fas). 20 varv 1 mm tråd, kopplade som enfas plus andra lindningen likadant.
Magneterna är Solberga vinds N35 30*20*5 mm 24 st. Den skulle bara vara som ett test för att se om det fungerar.
Ville se om man kan bygga generator utan att köpa magneter för en förmögenhet.

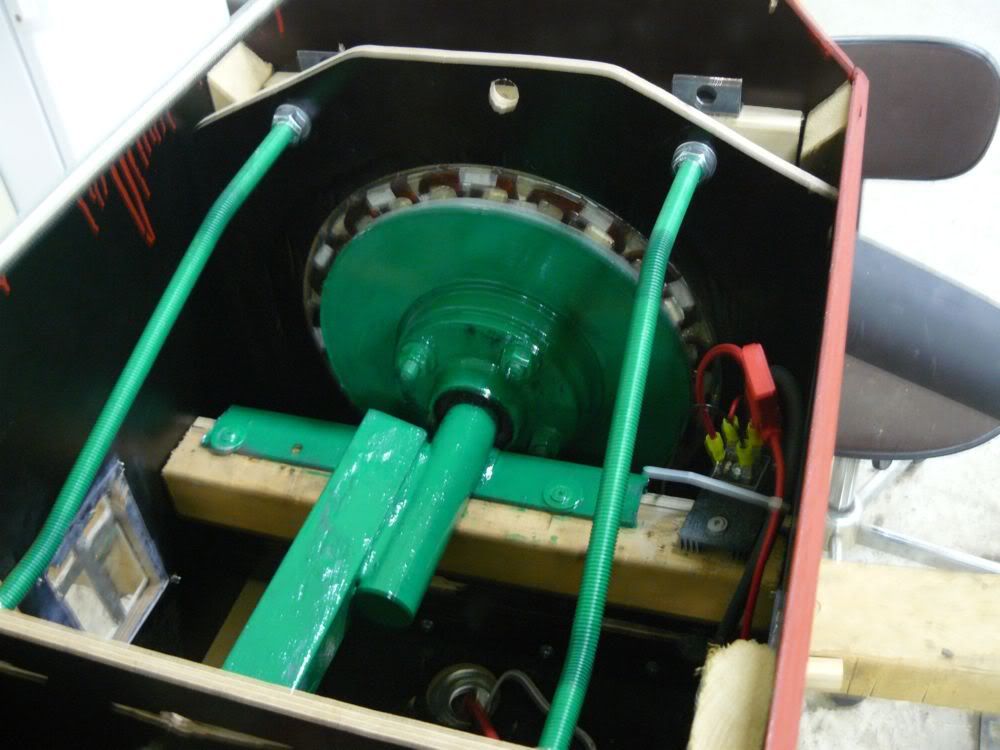

Och monterat i generatorhuset.



Synd att jag inte tog bilder genast på propellern men jag återkommer med bilder efter helgen.
Denhär generatorn kräver 230 rpm för 12v. Hela snurran är monterat på ett stativ 1,5m*1,5m nedre kant och i övre ändan
c:a 30*30cm samt hela vindsnurran är på en 45*45mm träbalk med gångjärn nere i golvet så att den kan vinschas upp och ner utan större besvär. Den är tänkt lite som en fyr. Stommen skall till sommaren kläs in med panel så får jag elcentralen i ett hus under kvarnen.

[Raptor50]

Måste ge dig beröm för statoren du.. Gillade at du har gjutit fast statoren i den skivan du använder direkt. I stället för att plocka ur stator'n efter gjutningen..
Jag vet inte hur det blir om spolarna blir för varma men.. Man har ju sätt statorer som har brunnit upp efter att dom har blivit för varma..

Men absolut ett koolt projekt..

[VHJ]

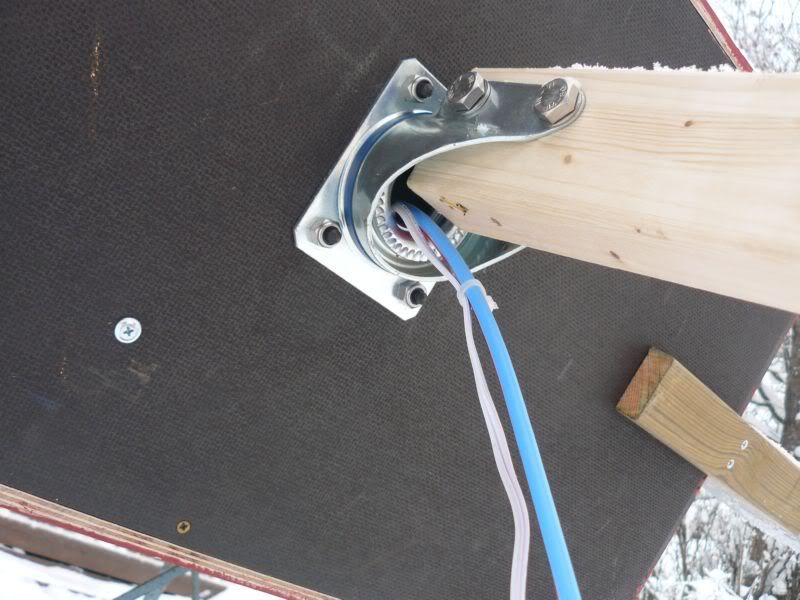

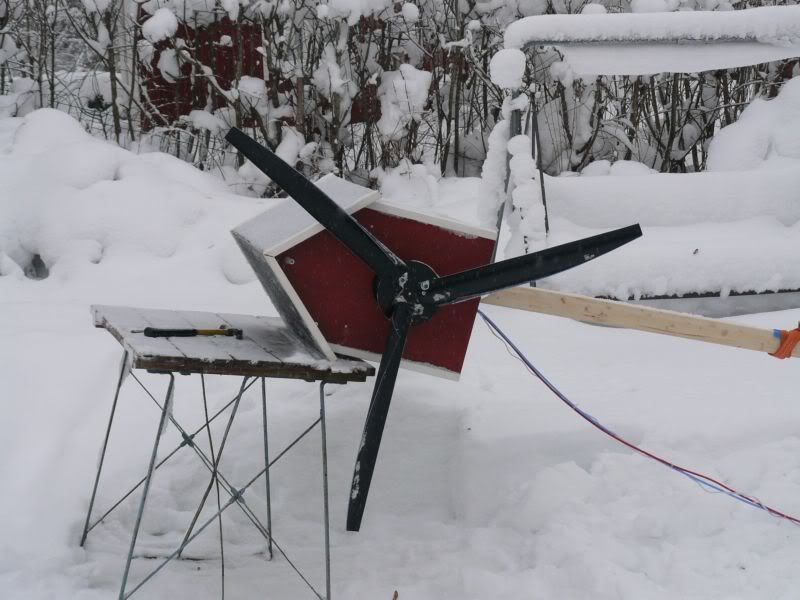

Kanske man skulle installera en temperaturgivare bredvid statorn till sommaren, då skulle man se hur högt temperaturen blir vid bra vindar. Bifogar ett par bilder på svänglagret och propellern.





Hade ner kvarnen påsöndag för att efterspänna lite bultar på vingarna osv.
Nästa gång jag tar ner den skall jag montera ett plaströr för kabeln.
Den klena tråden som syns på bilden är för belysningen inne i kvarnen den och de 4st ledlampor jag har på gården tänds automatiskt när det blir mörkt (mörkercensor).

[Jernet]

Detta är nog det häftigaste vindkraftverk jag sett hittills

[VHJ]

Tack.
Har fått en del förfrågningar om de kan sådana vindkraftverk.
Vi kommer nog att tillverka en del till salu.

[Oscar-sand]

Riktigt häftigt!
Målar du generator huset själv och så.

[VHJ]

Plywooden är spill från paketbils faneringar, magnetskivorna är Opel bromsskivor från Opel verkstadens skrotlåda, propellern är tillverkad från spill av plastventilationsrör.
Det enda som är nytt är koppartråden ,svänglagret, lite bultar, magneterna samt epoxyhartsen.
Magnetskivorna har jag målat med grundfärg samt lackat med klarlack, huset har jag målat med färg som blivit över från annat målningsarbete.

[Tompaiuppsala]

12 volt redan vid 216 rpm är bra tycker jag, med tanke på få lindningsvarv. Du har magneter i ungefär samma storleksklass som jag. hur många magneter har du och hur litet är luftgapet mellan?
